「エアコンスイッチの改造」

（作成：２００７年１月６日）

（TEXT & PHOTE : じまさ / E30-B6 2,7）

Ｅ３０のエアコンスイッチのトラブルといえば、照明がつかない、
スイッチがなかなかオンにならないというトラブルだと思います。

色々と調べた(?)結果、常時エアコンをＯＮ、内気循環をＯＮにすることにより
小さな電球(12V1.4W)が発熱して、スイッチ内のプラスチックが溶けて
不良になる（多分、笑）ことがわかりました。

ということは、エアコン／内気循環を頻繁に使わなければいい・・・
ことになりますが、ついつい癖で・・・使います。

ならば、電球をＬＥＤに置き換えれば発熱もかなり少なくなるので、
トラブルはなくなるんでは？と実践してみました。

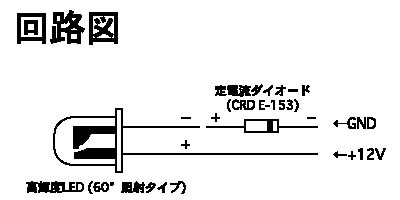

以下が回路図である。（というよりは単なる図ですねぇ）

用意するものは、
部品：高輝度ＬＥＤ（照射角60度）×２個、定電流ダイオード×２個
　　　　元々付いているエアコンスイッチの電球×２個
工具：ハンダゴテ、ニッパー、棒ヤスリなど　　　　　　　くらいかな？
ＬＥＤは直径3mmの物を使用しました。

ＬＥＤを12Vにいきなり接続すると、ＬＥＤがすぐに壊れます。（爆）
抵抗を使う方法もありますが、自動車は電圧変動が激しいので、
ＬＥＤの寿命を考えて15mAの定電流ダイオードを使用することにしました。

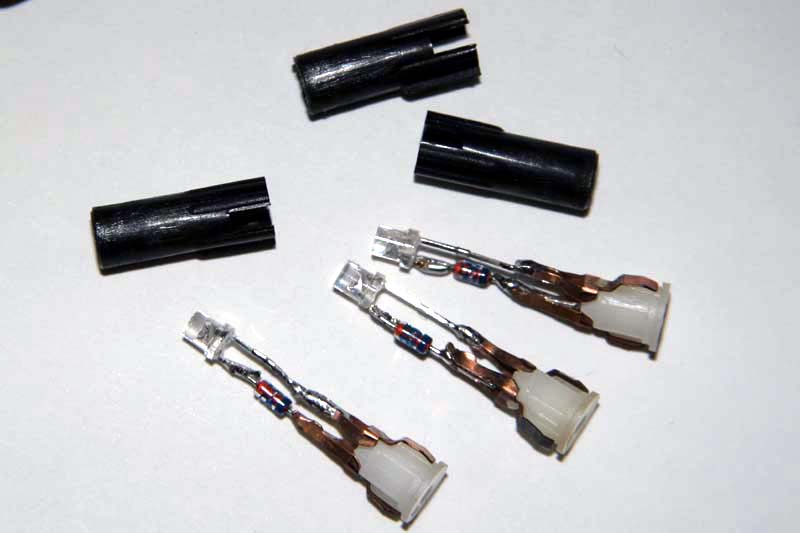

例のごとく、いきなり完成（作業に夢中で途中の写真撮り忘れマシた）
黒いスリーブは、棒ヤスリで中の部分を削り加工します。
3mmのＬＥＤでぎりぎり黒いスリーブに入ってくれます。
5mmのＬＥＤを使うと入らないです。

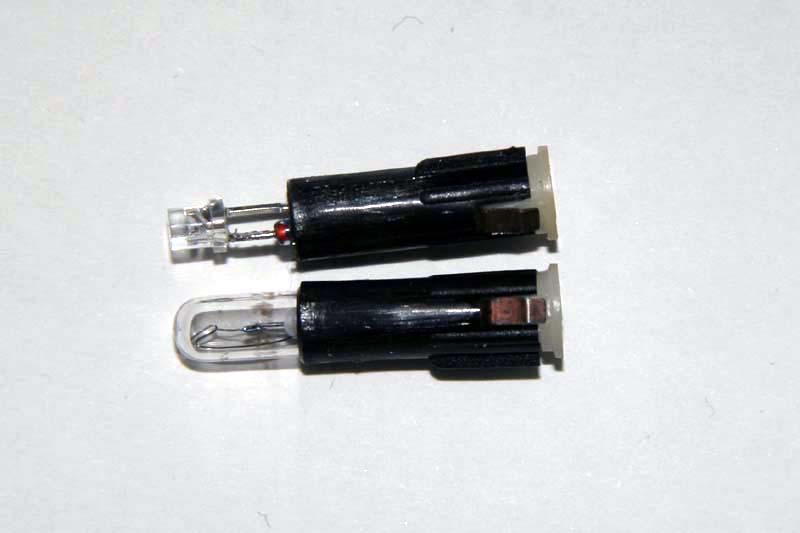

上が今回作成したＬＥＤタイプ、下が元々の電球タイプです。（写真右）

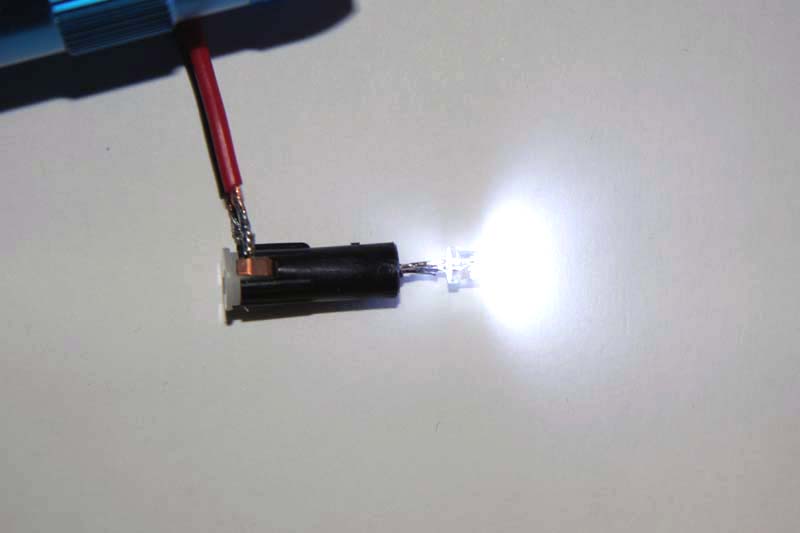

まずはどのくらい光るのかテスト・・・

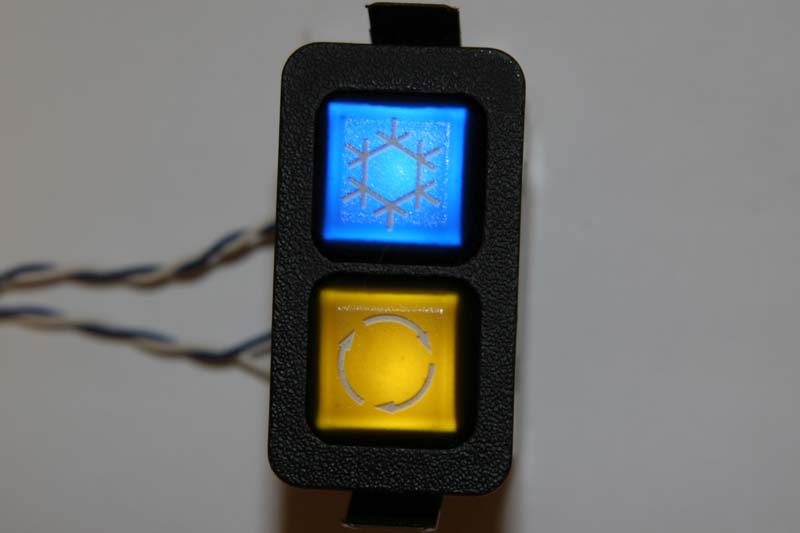

まあまあかな？実際にスイッチでどんな風に光るかもテスト。

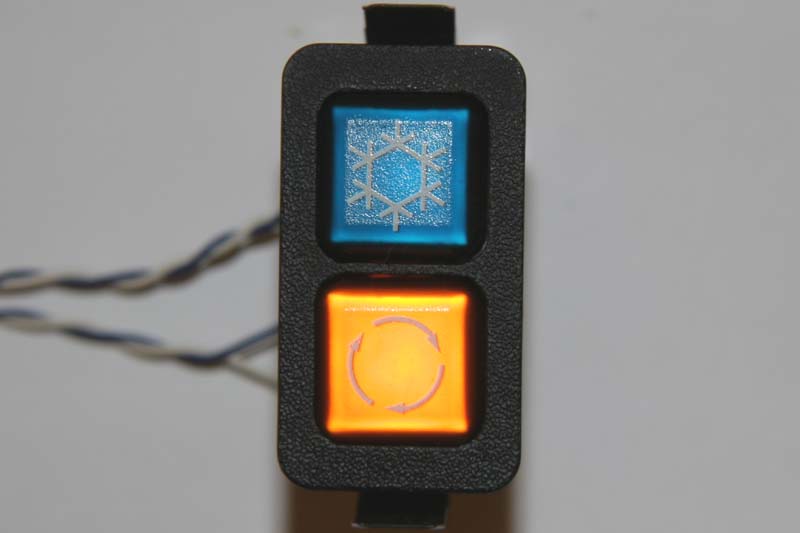

左が今回作成したＬＥＤタイプ、右が元々の電球タイプです。

発光色ですが、エアコン部はともに濃い水色で見た目はあまり変わりませんが、
内気循環は電球はオレンジ色、ＬＥＤはレモン色のように見えます。
（写真では色が飛んでしまってよく判りません）
電球は淡黄色、ＬＥＤは白色なので光の三原色の加減なんでしょう。

これでスイッチが長持ちすると思えば色は慣れの問題！
ＬＥＤに色を塗れば解決かも？？？まあ、当面はこれで、
良しとしよう。。。（Ｏ型のずぼらな性格丸出しです）

なお、もしこの記事を見て同じように実践される場合は、自己責任で・・・
