「デジタルコックピットIIプロジェクト」

（作成：２００４年１２月１３日）

（TEXT & PHOTE : じまさ / E30-B6 2,7）

アルピナ製のデジタルコックピットに足りない物といったら・・・
電圧計・電流計・水温計、、、などなど沢山あります。

ヤフオクを物色していたら、これは！というのがあったので
早速、夜なべ(?)作業して面白いものを作りました。

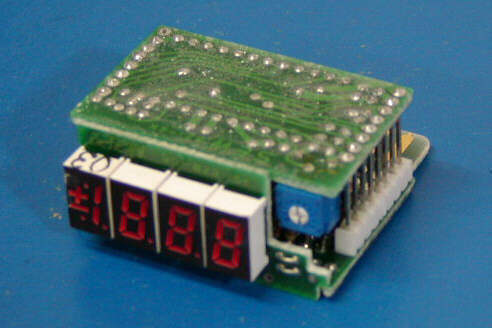

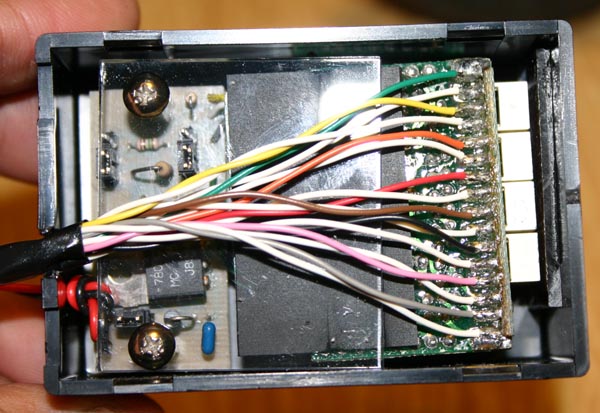

これがヤフオクでゲットした電圧表示ユニットです。もちろん表示はＬＥＤ！

せっかく完成している物を、またまたバーラバラ。（汗）

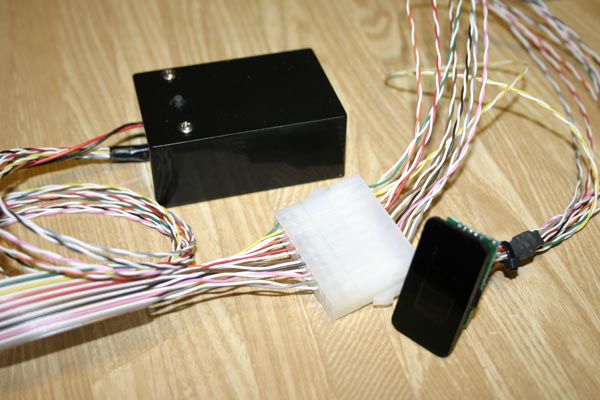

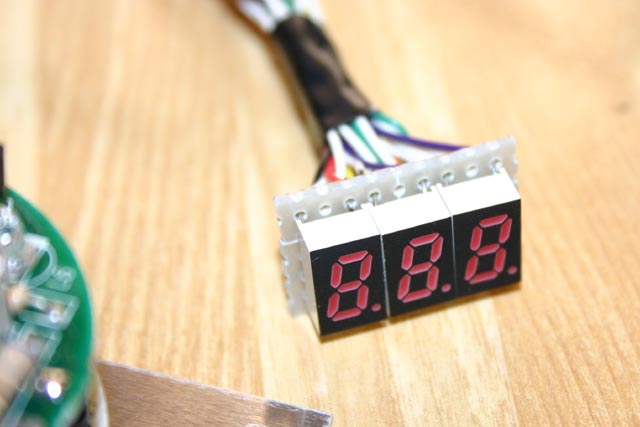

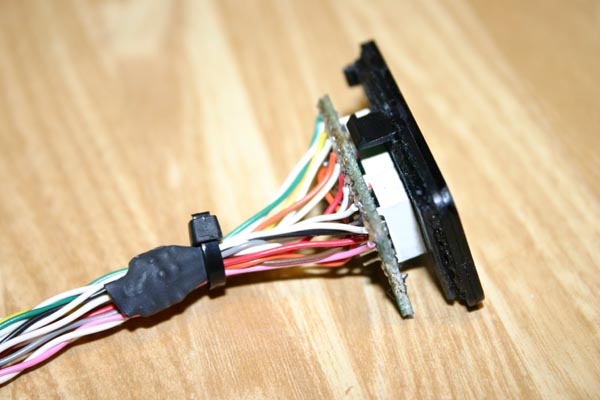

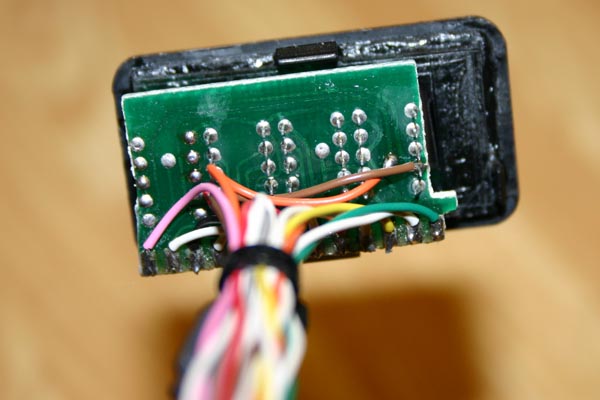

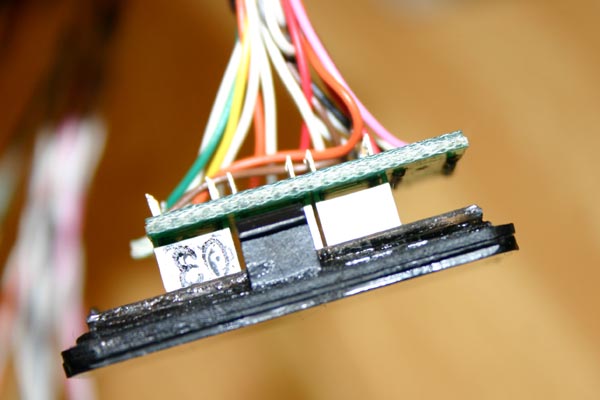

ＬＥＤの部分とコントロール基板を延長。
運悪く試作品１号機目のユニットをトバシテ（破壊工作して）しまったので、

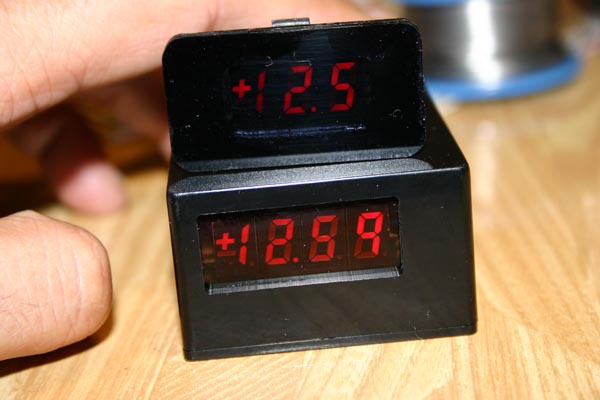

ついでに両方とも表示するようにしました。コンマ０１まで表示されると気になって
仕方が無いのでコンマ１Ｖまで表示されればよいので・・・こんな感じに仕上げました。

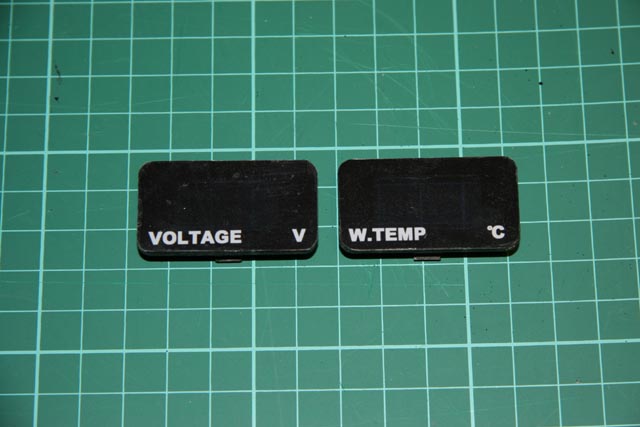

ハザードスイッチの横にうまくはめられるように透明板も作って・・・

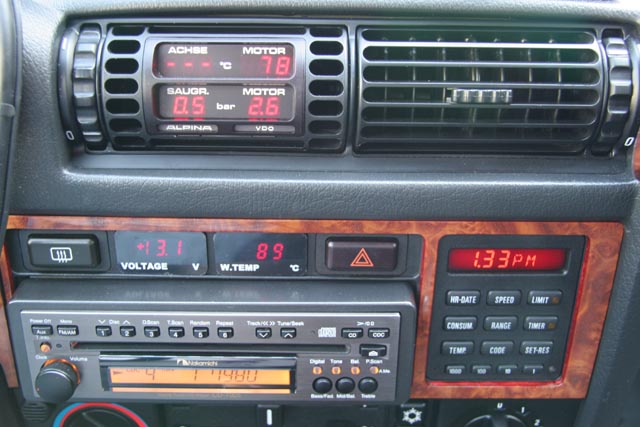

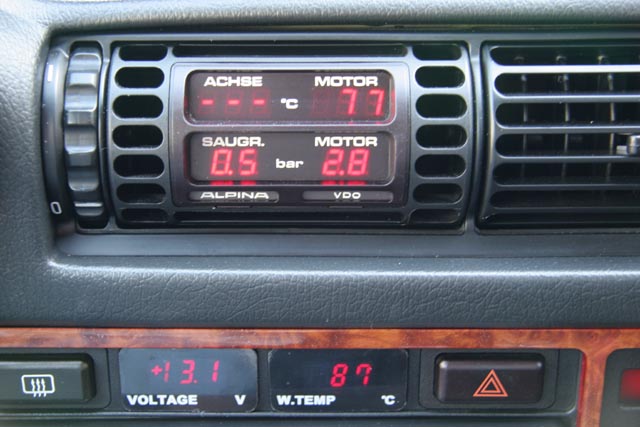

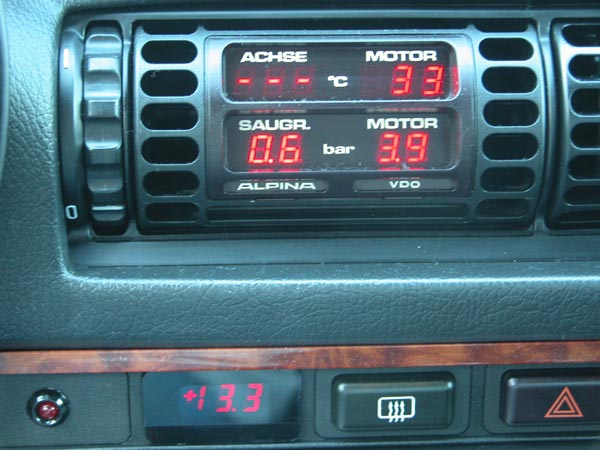

うまくデジタルコックピットの下に収まりました。

まあまあのできかな？
次は水温計をつけようと、策略しています。（笑）

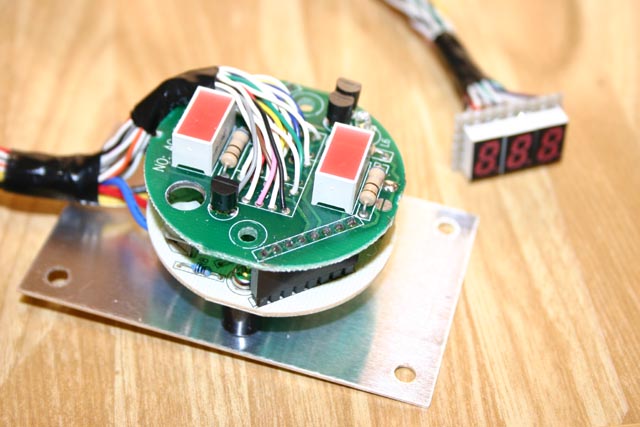

という訳で、第二弾の水温計の改造はじめました。

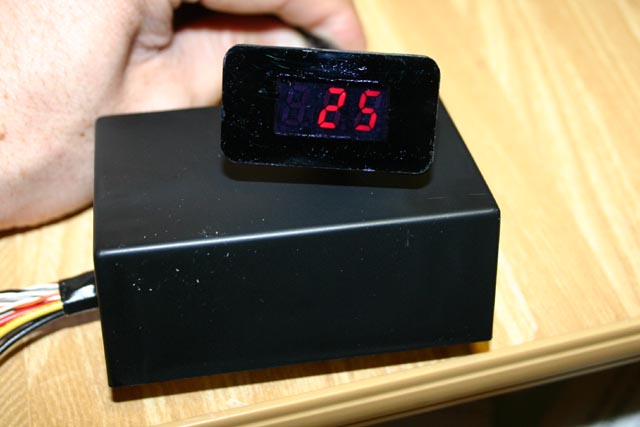

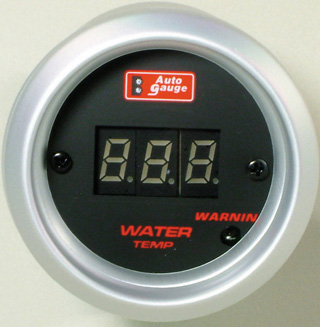

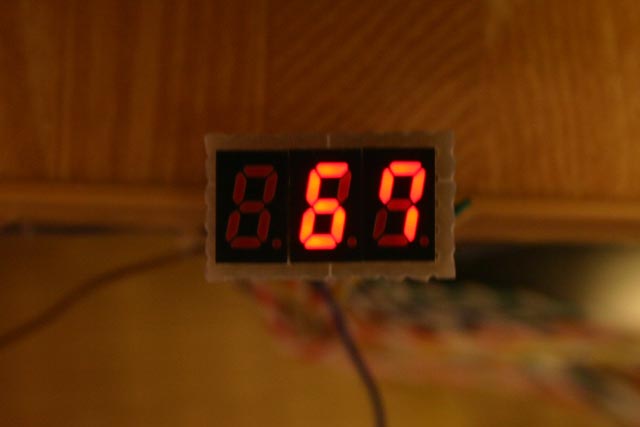

オートゲージ製のデジタル式水温計です。残念なのはLEDが緑色・・・

後は車体にセンサーと配線を施すのみと・・・

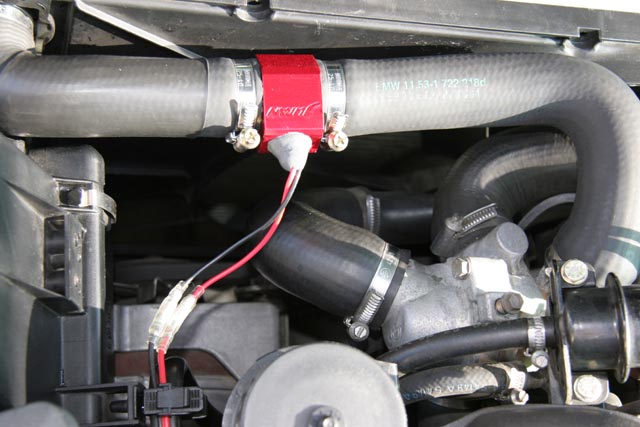

ウォーターアッパーホースにセンサーを取り付けました。

室内にデジタル表示が・・・自己満足の世界ですが。
水温なんて、数値で出てくると心臓に良くないかもしれませぬ。

とりあえずデジタルコックピット２計画はひとまず終了と！

★デジタルコックピットの文字欠けについて

デジタルコックピットの文字欠けのほとんどは、ＬＥＤの不良なんですねぇ〜
コントロールユニットが壊れちゃうことはほとんどないようです。
普通のＬＥＤだったら単純に交換すればいいんですが・・・

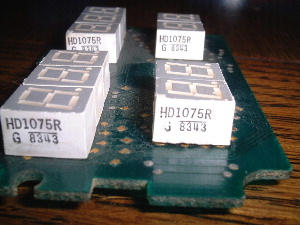

またまたバラしてみたら、特殊なＬＥＤ。やってくれますねぇ〜ＶＤＯさん！！！
ちなみに特殊ＬＥＤはシーメンズ社のものでした。

Siemens HD1075R Seven segment display

この「HD1075R」さえ入手できれば、文字欠けしているお仲間をお救いできるんですがね。
どなたか入手できる方、見えられませんか・・・

近況報告です。
皆様のご協力によりこの特殊なLEDが入手できそうです。
E30デジタルコックピットが付いている車両をお持ちの方など
必要な方・お困りの方はじまさまで私信くださいませ。(オーナー名簿登録の方に限ります)
もしかしたら、E28/E24のデジコクにも適合するかもしれません・・・
