「デジタルコックピット復活プロジェクト」

（作成：２００５年３月３日    改定２００５年３月ｘ日）

（TEXT & PHOTE : じまさ E30 B6-2.7 / デンスケさん E30 C2-2.5）
　

前々からデジタルコックピット(以降「デジコク」と表記)の文字欠けを直せればなぁ・・・
と思っていましたが、ようやくその機会が訪れようとしています。

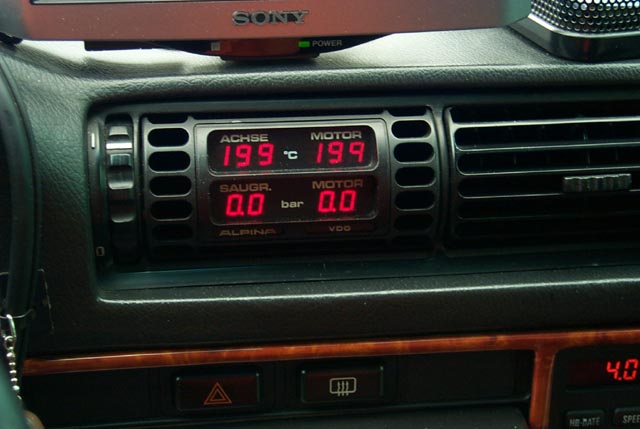

これが、言わずとも知れているデジコク。

　運良く(?)誤動作の写真をショット！

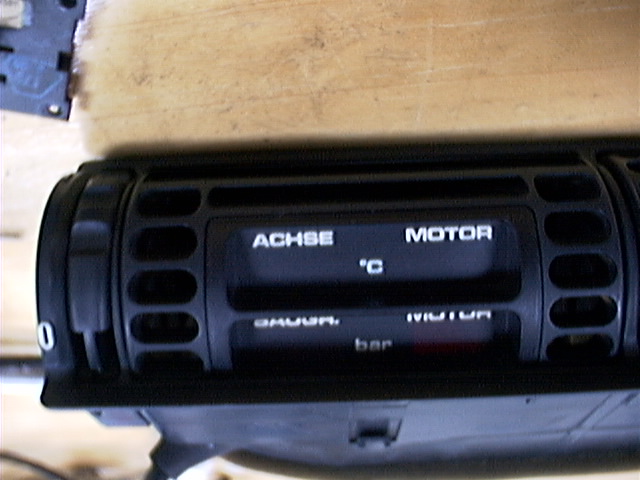

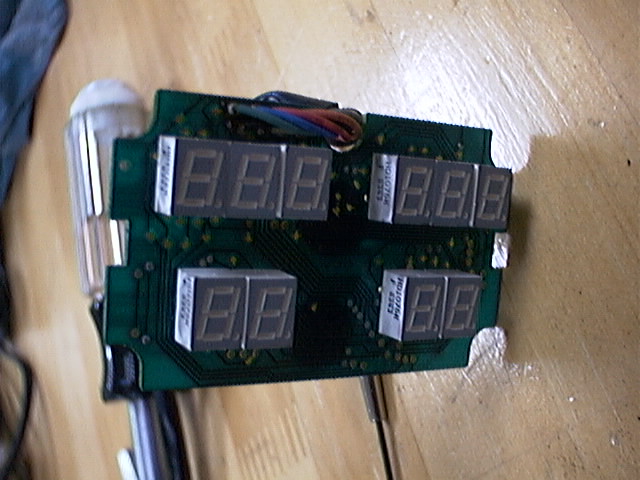

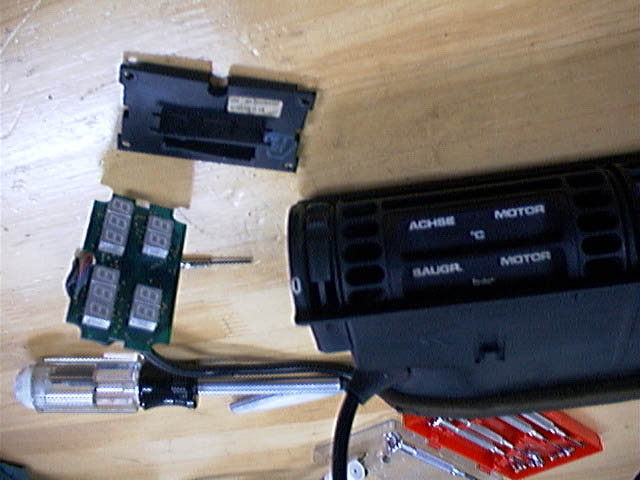

まずは旧じまさ号(E30前期B6-2.7)の分解写真です。
（写真のピントが甘いのは愛嬌。粗悪な古いデジカメでしたから）

旧じまさ号は、文字欠けのヒドイ右上の油温の１℃台と
表示率の少ない左上のデフ油温の１００度台を交換しました。
文字欠けは交換したらLEDの移動と同時に移動しました。
という事は・・・LEDを全部新品に交換すれば直るという事ではないか！
じゃあ、LEDを近くの部品販売ショップに行って調達しよっと！！！

ところが・・・行ったところ、同じ部品のLEDなんて無いでわないですか・・・
店員さんに聞いてみた所。「そんなの見たことないよ！」
あれれ？もしかして特殊なLED???、、、残念！切腹するしかないか。

色々調べていったところ、Siemens社のHD1075R(リンクはPDF)というLEDで、
日本国内の部品ショップには出回っていないことが判明。
部品の調達は、Siemens社の日本出張所にメールしたもののレス無し・・・
出張所だから日本人は居ないのかよぉ。どうやら無視されたみたい。
もういいや。LED10個あるから、100本の線を
ひっぱって別のLEDに交換でもするか・・・
ちょっと多すぎて限界なので、欠けもヒドクないし辞め辞め。
でも、寒い時？暖かい時？は良くなったり、欠けたり・・・まっいっか。(^_^;
と、またたく間に数年が経過しました。

例の如く、デジコクのLEDの事を忘れかけていたら・・・
デンスケ氏より声がかかりました。
「部品なんとかして調達してくるからデジコク直してよ〜」

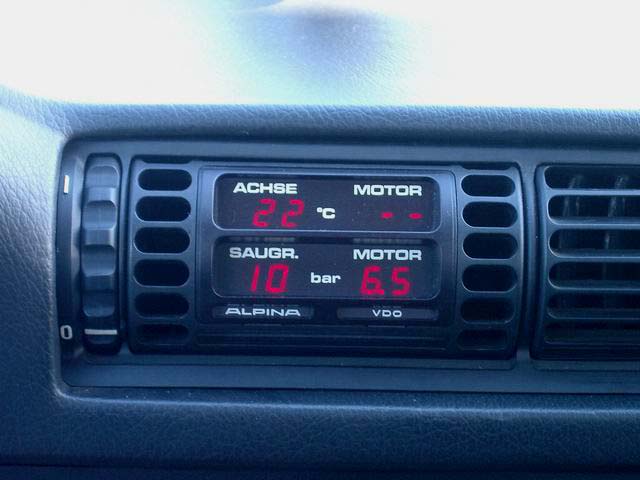

デンスケ氏のもの文字欠けしたデジコク。
　　　　　　　　　　　　　パっと見た時はもっと文字欠けしてたんですが・・・

デジコクを分解したことはあるし、あることを行えば
基板を壊さずに修理できそう・・・
「判ったよ！じゃぁ、部品調達してね！」

というわけで、デジコク復活プロジェクトが再スタートしました。

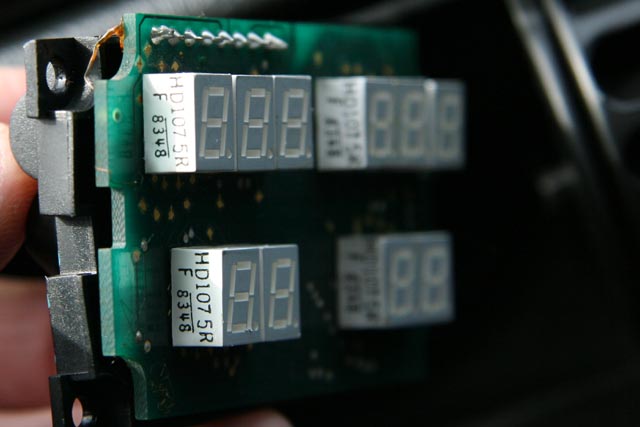

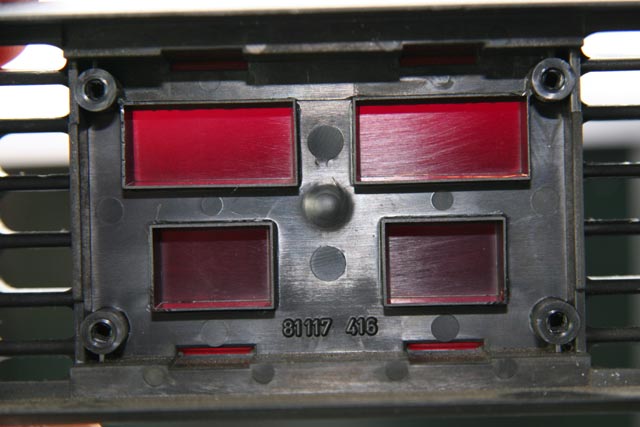

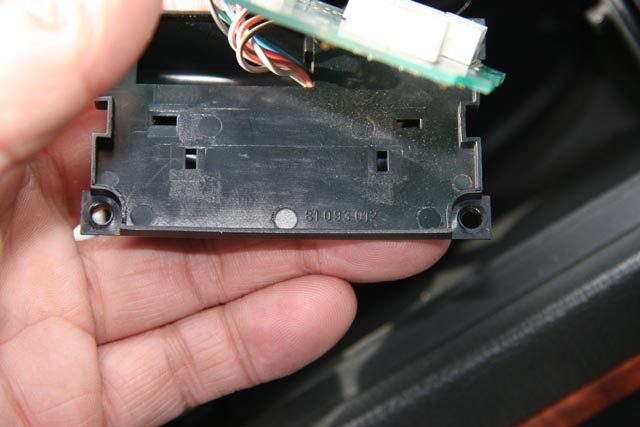

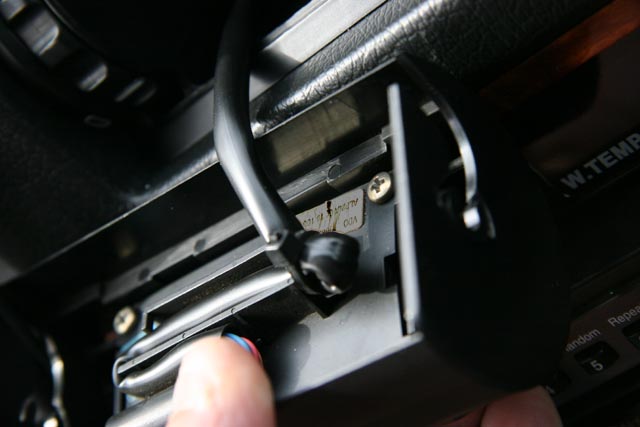

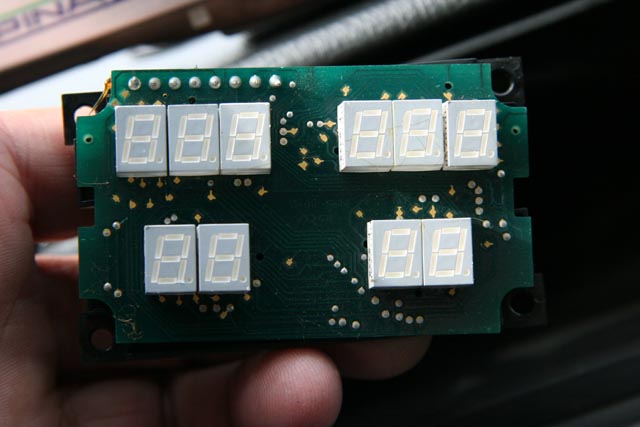

新じまさ号(E30後期B6-2.7)の分解写真です。

基板の形状は異なるものの、設計そのものは同じみたいで、
使用されているLEDは、共にSimens社のHD1075Rでした。
８０年代のE24/E28系もおそらくコントロールユニットは
共通だろうから、基板もLEDも同じかも・・・

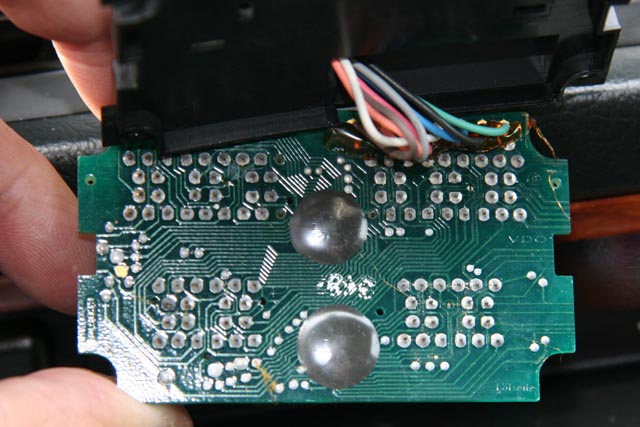

ただ、基板の裏側の黒っぽい２つの丸い部分にLEDに温度関連を
表示するチップが搭載されているようです。ここが壊れると、
上または下のどちらが全く映らなくなる感じです。
そうでなく、所々文字欠けしているのは直るという訳か・・・

またデンスケ氏から私信が・・・
「LED滅茶苦茶高いんすよ〜（；_；）どうしよう・・・」
　

To be next near Future・・・
